附 录
附录1:DJT—— Ⅱ型 SDF 系列电机组实验台
一、概述
DJT--1型 SDF 系列电机组实验台是我厂推出的最新产品，可用于开设《电机学》、《电力拖动》、《电工学》等课程中关于电机方面的实验，适合于各类高等院校、中专学校、职业技术学校电机实验室选用。本产品具有下述几个特点：第一，DJT--1型SDF 系列电机组实验台是一种正规的教学实验台产品，外型美观新颖。使用本产品，以提高电机实验室的装备水平，增强学生学习兴趣和实验课的效果。第二，技术先进，设计合理。DJT--1型SDF 系列电机线实验台是根据我厂多年从事电工产品生产实践的经验，并借鉴国外同类先进产品优点而开发的新一代产品。整个实验台采用开放式的结构，电源分组独立，线路为模块式的组合，用户可任意组合出所需要的实验。而且可根据需要逐步扩充电源和模块，增设实验项目(《变流技术》、《电气自动化》等课程的实验只须稍加投资即可开设)，原有设备也无须淘汰。这种结构对于提高学生的动手能力无疑是最为有利和方便的。第三，完善的保护功能。本实验台具有漏电保护，过流保护(热保护)和短路保护功能，并设有紧急开关，可保证实验时人身和设备的安全。第四，采用国内先进电连接器件。本实验台所有接线柱与插头均采用自锁紧接插件。连接快速方便，可靠性强，接触电阻极小，有利于保证教学实验的顺利进行。我厂生产电机系列教学产品已有二十余年历史，是国家教委校办工厂验收合格企业，产品质量优秀，畅销全国。
二、结构与组成
实验台从功能上划分，主要由实验桌、电源和模块构成。如图附1-1所示：
(1)托架：用于因定和支撑模块。
(2)模块：共23种模块。其中基本配置15种，共22块。详见表一。以上模块通过与电机、电源等的组合共同构成电机实验系统。
(3)支架：由型材构成，起支撑作用。
(4)电源：由四个部分组成：代号为DY01、DY02、DY03和DY04。它提供实验用的全部交直流电源和控制保护电路。四个电源的摆放次序可由用户根据需要自由安排。
(5)实验桌：桌面为高级宝丽板，支撑部分由型钢构成，表面喷塑，坚固美观，外形尺寸为：1700×850×760(L×W×H)。
(6)工具柜：工具柜底部装有活动轮子，抽屉底装有滑道，使用方便。工具柜可放置与实验有关的物品。
图附1-1 实验台外形示意图
三、实验台使用方法：
1.电源线的连接：实验室必须根据实验室中电机组的数量配备足够容量的动力电源(三相四线)和接地线。实验台的电源输入端为DY01后部的输入接孔，必须有以上五根导线输入DY01，若只有三相四线输入，而无接地线，则实验台的保护功能不能充分发挥，实验安全得不到保证。DY02、DY03及DY04的输入电源由DY01 提供,其连接方法如图附1-2。
图附1-2 电源线的连接
各电源的输入输出采用航空插头插座，连接可靠。图中电源线b，c，d 可以互换。
2. DY01的使用方法有关参数。
DY01面板布置如图附1-3 所示:
(1)单相交流电源。两组，每组10A、250V。开启低压断路器和电源开按钮，单相交流电源有输出。
(2)紧急开关。实验中遇异常情况，按下此紧急开关，本实验台所有输出电源关断。
(3)三相四线插座。提供一组交流三相四线输出。开启低压断路器和电源开按钮，三相四线插座有输出。
(4)输入指示。当实验台与外部输入三相四线电源接通时，3个绿色指示灯亮。
(5)低压断路器。按下ON 或OFF，分别起接通或断开主回路的作用。当主回路电源长期大于8A 或瞬间达到120A 时低压断路器自动关断主回路。
图附1-3 DY01面板布置图
(6)电源开。低压断路器置“ON”位置(按下)时，按下电源开按钮，电源DY01所有输出打开。
(7)电源关。关断电源 DY01所有输出。
(8)“电源开”的指示。
(9)同“3”,L₁,L₂,L₃.为电网三相电源输出端。N 为零线，PE 为地线。(与本机输入地线已在内部连通)。
3. DY02 使用方法及有关参数。
DY02面板布置如图附1-4 所示:
(1)DY02 电源开关。
(2)熔断器(保险)。
(3)交流电压表。交流电压表表示输出交流的电压；或当输出直流时，交流电压表表示整流桥交流测的电压。数值上略大于实验输出的直流电压数值。
(4)转换钮子。交流和直流输出不能同时使用。
(5)交流电压输出0~250伏可调。
(6)直流电压输出0~220 伏可调。
(7)地线端子(与本机输入地线已在内部连通)。
(8)电压调节手柄。
图1-4 DY02面板布置图
4. DY03使用方法及有关参数。
DY03的面板布置如图附1-5所示。
(1)开环或闭环控制方式转换按键。
(2)恒压或恒速控制方式转换按键。
(3)系统复位按键。
(4)测速发电机信号输入端(不考虑正负极性)。
图附1-5 DY03A面板布置图
(5)三组电压调节按键。上下两个为一组，左、中、右共三组。分别为他励电压调节键；电枢电压调节键，同步励磁调节键。
(6)直流电动机转速/电枢电流数字显示。
(7)同步发电机励磁电流指示表对应于本机同步励磁电压输出。
(8)直流电动机电枢电压指示表。对应于本机电枢电压/转速调节输出。
(9)DY03电源开关。
(10)熔断器，对应于三相交流输入，每一相10安掊。
(11)直流电动机电枢电压输出端。上(红)正，下(黑)负。
(12)直流电动机他励电压输出端。上(红)正，下(黑)负。
(13)同步发电机励磁电压输出端。上(红)正，下(黑)负。
(14)面板接地端。(与本机输入地线已在内部连通)。
具体使用方法详见KGT-3使用说明书。
5. DY04 使用方法及有关参数。
DYO4 面板布置如图附1-6 所示:
图附1-6DY04面板布置图
(1)三相自耦调压器调节手柄。顺时针调节，自耦调压器输入电压增高。
(2)三相自耦调压器输出。0至430伏，可调节。
(3)电压表“4”的转换旋钮。
(4)交流电压表，通过“3”显示本电源输入的交流电源线间电压数值。
(5)三个交流电流表。显示每相输入电流。
(6)三相电源开关(带过流保护功能)。
(7)主回路熔断器。
(8)电源开关指示。
(9)调压器状态转换锁。
(10)内部三相调压器的原边端子。(PE 为地线端子，与本机输入地线已在内部连通。)“6”合上后即通电。
6.模块：本机基本配置模块共15种22块，由它们组成具体的实验线路，将所需模块放置在托架内，先插模块上端，然后放下。注意：模块不要放在桌面上使用，模块的后罩是用铁板制成，为防止万一铁罩带电，人触及发生危险，模块只能在托架内使用。
模块与电机的连接：DM01和DM02分别有6根导线，将这12根导线与相应电机相应端连接。实验时，当要与电机出线端连线时，只要在DM01和DM02上进行即可。
表一：模块一览表
序 号 | 代 号 | 功 能 | 尺 寸 | 数 量 |
1 | DM01 | 同步电机引线板 | 126×290 | 1 |
2 | DM02 | 直流电动机引线板 | 126×290 | 1 |
3 | DM03 | 交流电压表450伏 | 126×290 | 3 |
4 | DM04 | 交流电压表600伏 | 126×290 | 3 |
5 | DM05 | 交流电流表5安 | 126×290 | 3 |
6 | DM06 | 交流电流表20安 | 126×290 | 1 |
7 | DM07 | 交流电压表300伏 | 126×290 | 1 |
8 | DM08 | 交流电流表1安 | 126×290 | 1 |
9 | DM09 | 交流电流表15安 | 126×290 | 1 |
10 | DM10 | 频率表 | 126×290 | 2 |
11 | DM11 | cosφ表 | 126×290 | 1 |
12 | DM12 | 三相功率表kw | 150×290 | 1 |
13 | DM13 | 三相无功功率表 Kvar | 150×290 | 1 |
14 | DM14 | 并网指示板 | 288×290 | 1 |
15 | DM15 | 并网按钮 | 288×290 | 1 |
16 | DM16 | 星三角起动器(手动) | 288×290 | 1 |
17 | DM17 | 异步电动机能耗制动 | 288×290 | 1 |
18 | DM18 | 直流电动机能耗制动 | 340×290 | 1 |
19 | DM19 | 磁场变阻器(1) | 288×290 | 1 |
20 | DM20 | 磁场变阻器(2) | 288×290 | 1 |
21 | DM21 | 单相功率表 | 150×290 | 1 |
22 | DM22 | 单相功率因素表 | 150×290 | 1 |
23 | DM23 | 异步电动机反接制动 | 288×290 | 1 |
四、产品成套与安装方法
本实验台采取分体包装，然后组装成整机的安装方式。产品成套见表二：
表二：产品成套一览表(每台)
名 称 | 数 量 | 安 装 说 明 |
电 源 | 4台 |
|
电 源 线 | 4根 |
|
实验桌面 | 1 张 | 钢框与实验桌面结合在一起。 |
实验桌腿 | 4 根 | 腿上焊有一固定螺栓(安装时，四腿上的螺栓分别插 入桌面钢框四角斜角的孔中，用螺母将其拧紧)。 |
工 具柜 | 1件 | 安装时，放置在桌面下方。 |
模块托架 | 1组 | 方钢制成L型与三根铝托架结合而成。用M8×70螺栓螺母将L型支架与桌面紧固。每个支架与桌面之间放入橡皮块(前后各一块)。 |
模 块 | 22个 | 安装时先插入上槽，然后落入下槽。 |
连 接 线 | 36 根 |
|
五、实验配套设备说明
DjT--1型 SDF 系列电机组实验台是电机实验系统中除电机外的主要部分，要完成好实验，还须配备一些基本的仪器仪表：如万用表，兆欧表，转速表等等。我厂备有“各型机组配套设备一览表”，用户可来函索要。另处，在订货时，如果本实验台的22块模块还不能满足需要，最好由专业老师提供具体的实验项目和方法，并根据要求再增加模块。
附录2：SDF 系列电机组
一、SDF 系列电机组简介
SDF 系列实验电动—发电机组是根据高等理工科院校和中等专业学校《电机学》及有关课程教学需要而设计制造的实验专用机组。电机组由直流电动机、直流发电机、同步电动机、同步发电机、笼形异步电动机以及线绕式异步电动机等类型电机构成。如表附2-1所示：
表附2-1 SDF 系列电机组
型 号 | 构 成 |
SDF-1 | 直流电动机——同步发电机 |
*SDF-IC | 直流电动机——同步发电机——测速发电机 |
SDF-2 | 同步电动机——直流发电流 |
SDF-3 | 直流电动机——直流发电机 |
SDF-4 | 笼形异步电动机——直流发电机 |
SDF-5 | 线绕异步电动机——直流发电机 |
SDF-6 | 笼形异步电动机——同步发电机 |
SDF-7 | 线绕异步电动机——同步发电机 |
注：“C”表示直流测速发电机，以上每一种类型都可配测速发电机。如 SDF-5C。
本机所采用的弹性联轴器为橡胶联轴器，除减震，消声之外，装配时允许有较大的径向偏差，轴向偏差和角偏差，便于在实验室条件下拆卸与安装。测速发电机与主机的连接则采用止口对位，保证与主机的同轴转变，并依靠测速发电机转子轴端设置的橡胶离合器带动随主机旋转，其输出直流电压高低即反映主机转速的高低。
机组的活动底盘有四个螺旋式支脚和三个橡皮轮。将支脚旋下即可开机实验。实验完毕，将支脚旋上去，橡皮轮着地可将机组轻便地推进准备室或库房收藏。由于不需要装机组的固定地脚和机组为移动式，因此，实验的编排和轮换报为方便，并且可大大提高电工实验室的利用率。
机组结构及外形尺寸如图附2-1所示：
1.万向轮，一只
2.支撑杆
3.底板
4.电机
5.扶手，可立起，放下
6.联轴器
7.电机吊环
8.电机
9.出线盒及引线端接线柱
10. 轮子,二只
图附2-1 机组机构及外形尺寸
二、各类型电机参数
(一)直流电动机
额定功率：2.2千瓦
额定电压：220伏
额定电流：12.4安
工作方式：连续
绝缘等级：B级(转子)，E级(定子)
额定转速: 1500转/分
励磋方式：并励、他励
效率：81%
质量：76千克

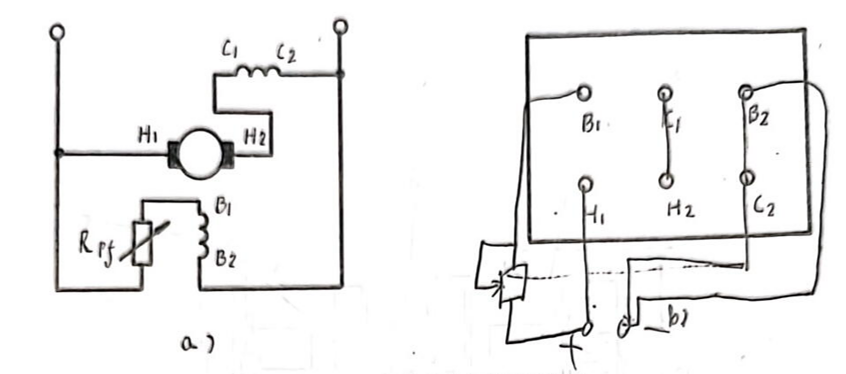

直流电动机采用Z₂系列带少量串励绕组的并励直直流电动机(亦可做并励或他励直流发 电机)，其接线图如图附2-2所示：
图附2-2 并励直流电动机接线图
a) 接线原理图 b)出线端排列
(二)直流发电机
额定功率：2千瓦
额定电压：230伏
额定电流：8.7安
额定转速:1450转/分
励磁方式：复励和他励
工作方式：连续
绝缘等级：B级
质量：76千克
直流发电机为复励发电机，其电枢绕组，并励绕组，串励绕组各绕组端子均引接到电线板二，供实验时选接或各种方式。
(三)测速发电机
测速发电机为直流永磁式，定子由端面永久磁钢和软铁极靴组或。前端盖上开有观察转向的窥视孔，主要技术参数如下：
电枢电压:48伏±10%
负载电阻:10KΩ
输出电压线性误差：±1.5%
质量:0.85千克
(四)同步发电(电动)机
同步发电机为TF(D)21/10.5-4型三相同步发电(电动)机，凸极转场式结构，星形联接，接线图如图附2-3 所示：额定功率：2千瓦
额定电压：400伏
额定电流:3.61安
额定频率:50HZ
额定功率因数：0.8(滞 后)
额定励磁电压：56伏
额定转速:1500转/分
额定励磁电流：3.54安
效率:80%
本机亦可异步起动作为同步电机使用。
图附2-3三相同步发电机接线图
a)内部接线原理图
(五)笼形异步电动机
笼形异步电动机额定数据如下：
额定功率：2.2千瓦
额定频率：50赫兹
额定电压：380伏
额定电流：5.0安
额定接法：△形
额定转速:1450转/分
绝缘等级：E级
功率因数:0.83
效率:82%
质量：50千克
本电机出线端标记和排列如图附2-4所示：
图附2—4笼形异步电动机出线
（六）绕线式异步电动机
绕线式异步电动机参数如下：
额定功率：2.2 千瓦
额定频率：50 赫兹
定子电压：380伏
转子电压：260伏
定子电流：5.0安
转子电话：6.0安
额定转速:1420转/分
绝缘等级：E级
接法:Y 形
质量：64千克
电机出线端标记和排列如图附2-5 所示：
图附2-5线绕式异步电动机出线端标记与排列
三、机组的使用与维护
1.本机组在下列条件不可满载连续使用：
(1)空气温度低于40℃。
(2)相对温度低于75%。
(3)海拔1000米以下。
(4)实验室内不得有蒸汽腐蚀性气体和可燃性气体存在，机组表面及周围环境应保持清洁。
2.本机组在下列条件下方能通电运行：
(1)将平板车支撑锡杆全部旋下，使脚轮离开地面，并利用支撑锡杆将机组校成水平；
(2)机组各通电部分对地绝缘电阻大于0.5MΩ(用500伏摇表测量)；
(3)拨动电机转子转动灵活且无异常杂音；
(4)接线正确，电网电压与机线铭牌额定电压相符；
3.将并励直流电动机作为并励直流发电和使用时，有时电压建立不起来，原因可能有：
(1)电机没有制磁
(2)励磁电流产生的磁通方向与剩磁通相反(由于励磁绕组接反或发电机转反了)。
(3)与励磁绕组中串联的磁场电阻太大或励磁电路不通
(4)电刷与换向器接触不良。
(5)电刷位置不对
其中(2)、(3)两种最常见，查明原因并更正后即可建压。
4.并励直流电动机在运行中要严防磁场开路。否则造成“飞车”事故，影响机组和人身全。接线后要严格检查，确认无误后，才能开机。
5.电机应在铭牌规定的额定负载以内运行，不得长时间过载。
6.轴承的正常温升应不超过55℃，允许有轻微的响声。当发现温度过高或夹有不均匀的杂声时，说明轴承可能损坏或有外物侵入应及时折下清洗检查，若清洗后朱见轴承损坏迹象，但运转时有有喀喀之杂声时，则需要更换新轴承。
7.电机轴在安装后，在轴承室内填入约等于2/3空间的润滑脂，每工作2000-2500 小时后予以更换。使用中应常注意防止灰尘及潮气侵入。
电刷与换向器工作面(对直流电机而言)和集电环表面(对同步发电机而言)，必须保持良好接触，电刷压力正常值为0.15——C.25kg/cm³，电刷与刷握配合不能过紧。须留适合间隙。当电机换向器表面磨损很多时，片间螺母层将凸出铜面，这时必须将片间螺母下刻1-1.5mm.在额定负载下，应定期检查电机的换向，换向器上不得有大于1
级的火花出现，否则应检查换向器表面是否光洁，电刷是否磨损过甚，电刷压力是否适当等，并及时予时排除。
8.经长途运输之后，线绕式异步电动机起动不起来，原因可能有：
1)集电环表面有杂物，或碳刷松动，造成转子电路不通。
2)接头螺丝松动，电源保险丝烧断，造成定子缺相，断电检查予以排除，即可顺利起动。
9.遇测速发电机输出电压不稳，与主机转速不成比例，可能是测速机轴端与主机连接的橡胶离合器松动，丢失转速所致，只需将测速发电机之调节螺母适当旋紧即可。
10.如机组需经较长时间停止运转，则需以厚1mm 浸过石腊的纸板将各电机之换向器包好，并用厚防雨布将整个机组盖好，保证电机存放地点温度不低于5℃，并不得有水汽及腐蚀性气体侵入。
11.按说明书要求使用机组，凡因制造质量问题影响机组正常使用，一年内(自发运之日起)可以负责无偿进行纵或退换。
附录3 教学变压器
一、单相教学变压器
JB-1型、JB-1A 型单相教学变压器为双绕组，干式、自冷、便携式变压器，它是根据教学实验的需要而设计制造的，具有结构新颖、外形美观、原理性强，方便教学等特点，主要用于电工、电机等实验室作单相变压器实验用。
JB-1型教学变压器主要参数为：
型 号:JB-1
额定容量:500VA
额定频率:50HZ
相 数:1
原边电压:220V
原边电流:2.50A
付边电压:110V
付边电流:4.60A
带电指示灯电压：6-8V
图附3-1 JB-1、JB-1A出线端示意图
空载损耗:14W
短路损耗:34W
空载电流占：8%
阻抗压降：6%
温 升:≤60℃
质 量:6kg
JB-IA 型教学变压器主要参数为：
型 号:JB-1A
额定容量:1000VA
额定频率:50HZ
相 数:1
原边电压:220V
原边电流:4.55A
付边电压:110V
付边电流:9.10A
带电指示灯电压：6—8V
空载损耗:44W
短路损耗:34W
空 载 电 流 占; 8%
额定电流百分比：
阻抗压降：6%
温 升:≤60C
质 量:6kg
二、三相教学变压器
JB-3型、JB-3A型三相教学变压器为三组、三芯、干式、自冷、便携式变压器，六个绕组首尾均引接到专门接线板上，可随意(根据实验之要求)连接成名种组别。它是根据教学实验的需要而设计制造的，只有结构新疑、外形美观、原理性强、方便教学等特点，主要用于电工、电机等实验室作各种变压器实验用。
图附3-2为JB-3、JB-3A 型变压器出线端示意图:
图附3-2三相变压器出线端标记与排列
JB-3型教学变压器主要参数为：
型 号:JB-3
额定容量:600VA
额定频率:50HZ
相 数:3
原边电压:380V
原边电流:0.65A
付边电压：其值随不同连接组别而异
付边电流:1.82A
带电指示灯电压：6—8V
空载损耗:13.5W
短路损耗:51W
空载电流占： 7.6%
额定电流百分比：
阻抗压降：8%
温 升:≤56℃
质 量:14kg
JB-3型三相教学变压器连接组别与变比
连接组别 变化(K)
△/△ 380V/110V
△/Y。 380V/190V(110V)
Y/△ 380V/63.5V
Y/Y。 380V/110V(63.5V)
JB-3A 型教学变压器主要参数为：
型 号:JB-3A
额定容量:1000VA
额定频率:50HZ
相数:3
原边电压:380V
原边电流:1.52A
副边电压:220V
付边电流:2.62A
空载损耗:25W
短路损耗:58W
额定电流百分比：
阻抗压降:6.5%
绝缘等级：E级
额定联接：Y 形
三、使用条件及注意事项
1、海拨不超过1000米，环境温度不高于40℃的室内。
2.周围介质相对湿度不超过85%。
3.存放及工作场所无严重影响变压器绝缘的腐蚀性气体，蒸汽，化学性沉积，灰尘、污垢及其他爆炸性、易燃性和浸蚀性介质。
4.首次使用或长期存放未用的变压器使用前应先用兆欧表测量线圈对地的绝缘电阻，其值不低于0.5MΩ时才能通电安全运行，否则要进行热烘处理。
5.接线前应根据标牌查对，分清原付绕组及其首尾，正确接线，严防低压绕组接到高压电源上，造成过压危险。
6.不得超过额定电流连续运行。
附录四 DB-1型直流启动变阻器
一、直流电动机的串电阻起动
直流电动机起动时，一般应符合两个基本要求，即：第一，要有足够大的起动转矩；第二，起动电流不要超过超过电动机允许的范围，将起动电流限制在一定的范围之内。
此外，还应达到起动时间短，起动设备简单，经济，可靠。
直流电动机刚接入电源的瞬间，转子还未转动，反电势尚未建立，Ea=0,因为
故额定电压下直接起动，因Ra很小，故Ist非常大，一般高达电枢额定电流的10~20倍，这样大的电流是换向所不能允许的。同时，过大的电枢电流必然产生过大的起动转矩，电动机及其拖动的机械将遭受突然的巨大冲击，从而损坏传动机构和生产机械。因此，起动电流的数值必须加以限制。
二、起动方法
限制起动电流的方法有两种：
1.降低电枢电压起动
2.电枢电路内串联起动变阻器
将起动电阻Rₙ串入电枢电器后，起动电流为IA=
，若R，数值选择得当，起动电流将可被限制在允许范围以内。
三、DB-1型直流电动机启动变阻器
DB-1型直流启动变阻器内部结构原理图如图附4-1所示：
图附4-1直流启动变阻器原理图
本变阻器作小容量但而电压不超过220伏的直流电动机起动之用。
本变阻器主要由电阻原件、调节转换装置和外壳三大部分组成。
1.变阻器由转换设备装置，螺旋形原件所组成，根据功率大小均置于旋转式变阻器的定型箱壳中，原件采用康铜电阻材料制成。
2.变阻器由失压保护联锁装置，联锁装置依靠旋轴中心的扭力弹簧自动复位切断电路。
3.若在电动机转子线路内接入起动变阻器，则在起动过程中可得到所需的起动力矩。使之平稳起动以消除起动电流的过分波动。
4.当变阻器起动时，以手操作动触刷接触静触头，此时所有的电阻均接入电动机转子电路中，按顺时针方向，转运逐级切除电阻，至电阻为零，电机正常运转。
5.变阻器安装在有剧烈振动或强烈颠簸以及与垂直方向倾斜5度以上的地方时，可能引起失压保护的误动作。特此提请注意：
6.主要技术数据
起动电流 2/26A
起动电阻 0/10Ω
电机功率 2.2KW
电机电压 220V
重 量 10Kg
7.外形尺寸
箱壳尺寸 340×340×320 单位：毫米
四、实验时的线路图
启动SDF 系列电机中的直流电动机时，利用本直流启动变阻器，原理上可采用三点式起动方法，如图附4-2所示：
图附4—2三点式起动法
但由于电磁铁内阻较大(相对于并励绕组B₁、B₂而言)，故一般不采用此接法。
四点式起动方法，如图附4-3 所示：
四点式起动方法将电磁铁线圈与电机并励B₁B₂绕组并联，互不影响。但却失去了电机失磁的一个保护。
另一种四点式的接法，A，B，C，D代表启动变阻器的四个端子，其接线框圈如图附4-4所示，这种方法比较可靠，可以保证起动时励磁绕组得到全额电源电压；产生足够的磁通，以限制起动电流和转速。电动机为SDF 系列中的直流电动机。
图附4—3四点式起动法一
图附4-4四点式起动法二
附录5 SB-1 三相起动调速变阻器
一、用途
本变阻器适用于交流额定电压380伏，频率为50HZ 滑环式三相异步电动机启动及速度调整之用。
二、结构
本变阻器主要有电阻原件、转换调节装置和外壳三大部分组成。其原理示意图如图附5-1所示。
图附5—1三相起动调速变阻器原理图
它与2.2KW 绕线式异步电机联接图如图附5-2 所示：
图附5-2 SB-1与绕线异步电动机连线图
1.电阻原件有康铜丝绕于管形原件上而成，并在骨架上牢固安置。
2.转换调节装置的静触头均安装在绝缘板上，手轮中心轴与静触头垂直，手轮转动时%其压力可调的动触头随中心触旋转，电阻的增减按标牌表示方向调节。
3.外壳制成防护式、四周开有通风孔便于空气对流。
三、主要数据
相流为10A
相阻为15Ω
重量为23Kg
线绕式滑环电动机的转子电路内三相分别串入大小相同的电阻，接通电流前应逆时针转动手轮将变阻器的电阻值调节到最大值，接通电流后，电动机即起动，并能稳定运行在50%的电机的额定转速上。如要改变电机的速度，只要顺时针转动手轮逐级切除变阻器的电阻值时，电动机的转速相应的以5%的电机额定转速递增，一直到变阻器的电阻值全部被切除时，电动机达一额定转速。如需减速，只要将处阻器的转动手轮以逆时针方向旋转逐级增加电阻即能达到目的。如要使电动机迅速停转，则应由用户加装抱闸刹车装置进行。
四、外形尺寸
箱壳尺寸为：340×340×610 单位：毫米
五、注意事项
1.变阻器应按制造厂的说明安装。
2.由于变阻器在使用时温升过高，因此用户在使用时应根据实际情况加以防护或将变阻器适当放置，以免人身偶然触及。
